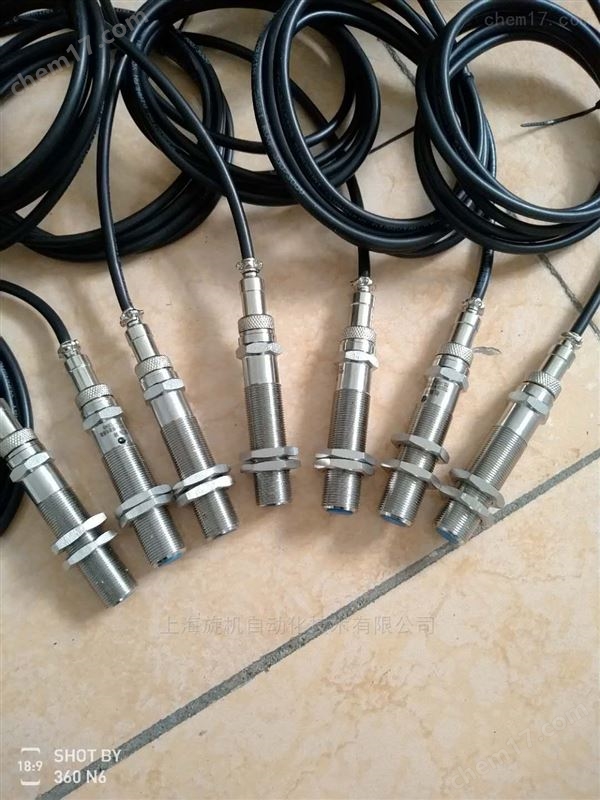

XS12JK-3P/Y系列转速传感器

产品时间:2024-05-17

简要描述:

XS12JK-3P/Y系列转速传感器当磁芯端面近处有转动的导磁齿轮、带孔(或槽)圆盘(或轴)等时,由于磁路中磁阻的变化,传感器内线圈即能感应输出相应的交流电压信号,近似正弦波。SZMB-12型磁电式转速传感器具有:不需电源、输出信号大、抗干扰性能好、体积小、结实可靠、寿命长等优点,可在烟雾,水气,油气等恶劣环境中使用。SZMB-12型磁电式转速传感器多用于测量转速、周期、速度。广泛应用于机械、

在线咨询 点击收藏

XS12JK-3P/Y系列转速传感器XS12JK-3P/Y系列转速传感器

内装永jiu磁钢,当磁芯端面近处有转动的导磁齿轮、带孔(或槽)圆盘(或轴)等时,由于磁路中磁阻的变化,传感器内线圈即能感应输出相应的交流电压信号,近似正弦波SZMB-12型式转速传感器具有:不需电源、输出信号大抗干扰性能好、体积小、结实可靠、寿命长等优点可在烟雾,水气,油气等恶劣环境中使用。SZMB-12型式转速传感器多用于测量转速、周期、速度。广泛应用于机械、冶金、石油、化工、交通、自控、汽车 ABS 、出租车记价器、摩托车发动机转速、火车车轮转速、飞机发动机转速等各个领域。

参数: CS-2霍尔转速传感器

1. 齿轮模数: 2 ~ 4
2. 直流电阻:200±15Ω(25)
3. 工作温度:-30 ~+120
4. 抗 振 动:20g
5. 螺纹规格:M16*1*80mm 或定制
6. 重 量:约120g
7. 安装间隙:0.52mm
8. 转速与输出电压关系(传感器与齿轮间隙为0.8mm,60齿,传感器输出电压为峰峰值)

转速( n/min)

70

100

224

342

477

665

920

1167

1505

2080

2509

3050

3606

4334

4620

输出电压 (v)

0.8

1

2

3

4

5

6

7

8.5

10

12

13

15

17

22

内装永jiu磁钢,当磁芯端面近处有转动的导磁齿轮、带孔(或槽)圆盘(或轴)等时,由于磁路中磁阻的变化,传感器内线圈即能感应输出相应的交流电压信号,近似正弦波SZMB-12型式转速传感器具有:不需电源、输出信号大抗干扰性能好、体积小、结实可靠、寿命长等优点可在烟雾,水气,油气等恶劣环境中使用。SZMB-12型式转速传感器多用于测量转速、周期、速度。广泛应用于机械、冶金、石油、化工、交通、自控、汽车 ABS 、出租车记价器、摩托车发动机转速、火车车轮转速、飞机发动机转速等各个领域。

参数:

1. 齿轮模数: 2 ~ 4
2. 直流电阻:200±15Ω(25)
3. 工作温度:-30 ~+120
4. 抗 振 动:20g
5. 螺纹规格:M16*1*80mm 或定制
6. 重 量:约120g
7. 安装间隙:0.52mm
8. 转速与输出电压关系(传感器与齿轮间隙为0.8mm,60齿,传感器输出电压为峰峰值)

转速( n/min)

70

100

224

342

477

665

920

1167

1505

2080

2509

3050

3606

4334

4620

输出电压 (v)

0.8

1

2

3

4

5

6

7

8.5

10

12
